Vanne API 6D et vanne de pipeline

Vannes API-6Dsont des vannes à haute-intégrité utilisées pour contrôler le débit (démarrer, arrêter, accélérer), isoler les sections de pipeline, empêcher le reflux et maintenir la sécurité des opérations de pipeline, conçues pour les systèmes pétroliers, gaziers et pipeliniers conformément àSpécification API 6D(« Spécifications relatives aux vannes de pipeline »), et appliquées depuis les conduites de collecte jusqu'aux conduites de transport. Ils sont généralement installés aux emplacements des vannes de sectionnement, aux stations, aux stations de comptage et aux installations de raclage oùisolation fiableet un fonctionnement prévisible sont nécessaires.

Les vannes API-6D sont des vannes de canalisation à haute intégrité fabriquées conformément àSpécification API 6D(Spécifications pour les vannes de pipeline). Les types courants incluentrobinets-vannes, robinets à tournant sphérique, clapets anti-retour, des vannes à boisseau et des vannes de purge d'air/de vide d'air-.Pipe Octalefournit des vannes API-6D aux spécifications complètes-dans des matériaux et des configurations adaptés àclasse de pression, plage de tailles, connexion d'extrémité et conditions de service.

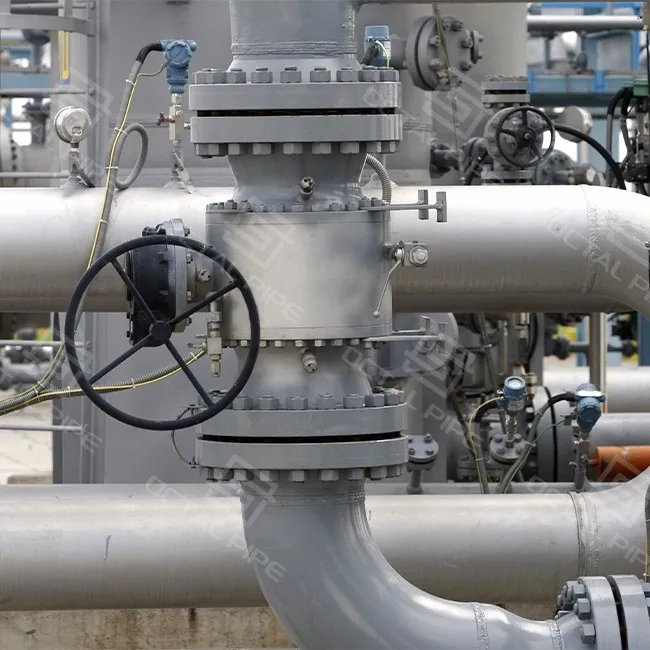

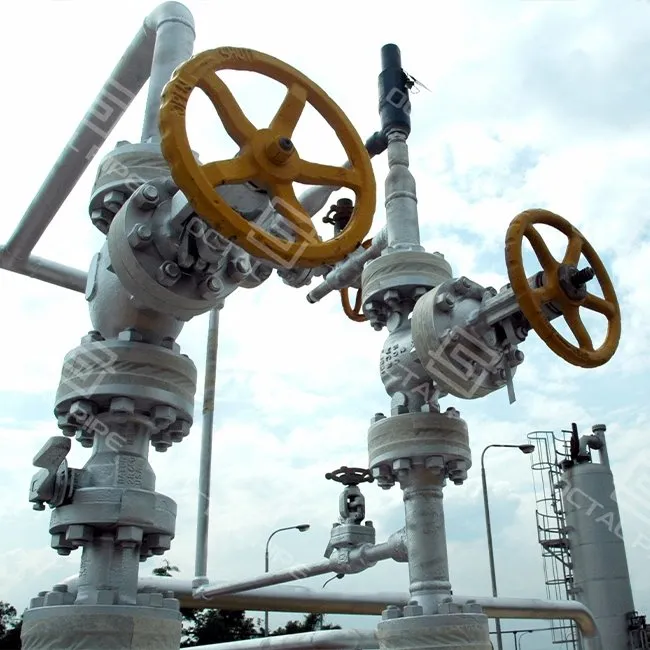

Les vannes de canalisation API 6D sont généralement installées là où les opérateurs doiventisoler, commuter ou protéger les chemins de fluxdans des conditions d'exploitation réelles-lignes longues, agencements de gares restreints, cycles fréquents et-fenêtres d'arrêt sensibles au facteur temps.

• Canalisations de transport et de collecte (vannes de sectionnement / points de sectionnement) :Sur les lignes-longue distance, les vannes de sectionnement sont utilisées pourfermer une section de pipelineafin que les équipes puissent réparer un tiroir en aval, remplacer un élément filtrant au niveau d'un raccordement de station-ou isoler une fuite sans arrêter toute la conduite. Ces vannes peuvent rester à l’extérieur pendant des années et doivent ensuite fonctionner de manière fiable pendant une courte fenêtre d’arrêt. C'est pourquoi les acheteurs se soucientfonctionnement prévisible, classe/extrémités de pression correctes et preuve d'acceptation claire. Octal Pipe maintient les spécifications verrouillées dès le début (type/classe/connexion/matériaux) et fournit des enregistrements de tests alignés sur ITP- (tests de coque/siège, contrôles de fuite, traçabilité) afin que l'équipe de réception puisse effectuer rapidement l'inspection lorsque la vanne arrive sur site.
• Stations de compression & skids de comptage :Dans les stations de compression, des vannes sont utilisées pourisoler les trains d'équipementspour la maintenance-fermant l'isolation amont/aval, empêchant le reflux et permettant une dépressurisation sûre avant le début des travaux. Sur skis de comptage, support de vannescommutation de ligne et isolation de maintenanceoù de petites erreurs d’installation peuvent entraîner des retards. Les robinets-vannes sont couramment utilisés pour l'isolation complète-ouverture/complète-fermeture sur les conduites principales, tandis que les clapets anti-retour protègent contre le flux inverse entre différentes zones de pression. Dans ces environnements, les projets impliquent souvent plusieurs modèles de vannes dans un seul package, donc un étiquetage cohérent, une correspondance-des listes de colisage et des documents de test complets réduisent les retards de mise en service-et les litiges liés aux « mauvais éléments ».
• Stations de lancement/réception de racleurs :Les opérations de raclage s'appuient sur des vannes pourisoler le canon lanceur/récepteur, gérez l'égalisation de la pression et ouvrez/fermez rapidement les sections pendant le lancement et la récupération des racleurs. Les robinets à tournant sphérique ou les robinets à boisseau sont souvent sélectionnés pour une isolation quart de tour rapide-où des cycles répétés font partie du fonctionnement normal. Dans cette configuration, un arrêt stable-et un fonctionnement fiable sont importants car les retards affectent l'ensemble du programme de raclage. Octal Pipe prend en charge cela avec une configuration claire (type/classe/extrémités/matériaux), des preuves de pression/fuite enregistrées et des documents d'expédition alignés sur la liste de colisage-afin que l'équipe du site puisse passer de l'inspection de réception à l'installation sans perdre de temps en termes de paperasse.

• Corps moulé/forgé (adapté à la taille et à la classe de pression)

Pour les vannes de gros-alésage et de pression-plus élevée, les corps sont généralementforgé; pour les petites tailles,corps mouléssont couramment utilisés avec une qualité et une portée d'inspection contrôlées. Octal Pipe vérifie les détails de l'itinéraire du corps sur l'étiquette/les documents de la vanne avant la publication.Exemple:Pour un package de classe 900, les acheteurs demandent souvent de fausses-preuves corporelles dans leusinepublier des enregistrements.

• Usinage de précision (surfaces d'étanchéité et ajustement d'installation)

Les sièges, les orifices et les alésages sont usinés selon des tolérances strictes pour une étanchéité stable et un couple prévisible. Avant l'expédition, Octal Pipe vérifie les éléments clés d'ajustement-les éléments qui intéressent les équipes d'approvisionnement-face à face-à-face à face, l'état de la face de la bride (ou préparation de l'extrémité BW), l'alignement de l'alésage et la finition de la surface d'étanchéité-afin que l'installation sur site ne nécessite pas de retouche.

• Configuration siège/tige/étanchéité (effacer par type de vanne)

Les robinets à tournant sphérique utilisent des sièges à bille sphériques ; les vannes à vanne utilisent une cale/cale flexible ; les clapets anti-retour utilisent des plaques battantes ou doubles ; les vannes à boisseau utilisent des conceptions à boisseau conique. Les options de tige incluent une tige montante ou non montante (porte),tige résistante aux éruptions-et un emballage à plusieurs-anneaux. Lorsque spécifié,emballage chargé en direct-ou des configurations en lanterne-anneaux sont appliquées pour un contrôle plus strict des fuites.Exemple:Pour les skids de comptage, les acheteurs demandent souvent des notes de configuration d'emballage dans lefabricantfiche technique pour simplifier l’acceptation.

Tailles et classes spéciales plus grandes disponibles selon les exigences du projet ; contactez l'ingénierie Octal Pipe pour des spécifications personnalisées.

Robinet à tournant sphérique

Les robinets à tournant sphérique sont des-vannes quart de tour largement utilisées pourarrêt et isolation rapides-dans les systèmes pétroliers, gaziers et de pipelines, en particulier dans les stations, les points de vannes de sectionnement et les lignes de raclage.

Types de robinets à tournant sphérique

Robinet à tournant sphérique flottant: DN15–DN200 (NPS 1/2–8), PN10–PN100 (Classe 150–600)

Côté moulé-Robinet à bille d'entrée: DN20–DN1500 (NPS 2–60), PN10–PN420 (Classe 150–2500)

Robinet à tournant sphérique d'entrée-côté forgé: DN20–DN1500 (NPS 2–60), PN10–PN420 (Classe 150–2500)

Robinet à tournant sphérique entièrement soudé: DN20–DN1500 (NPS 2–60), PN10–PN420 (Classe 150–2500)

Haut-Robinet à bille d'entrée: DN20–DN1500 (NPS 2–60), PN10–PN420 (Classe 150–2500)

Robinet à tournant sphérique à étanchéité forcée: DN20 à DN900 (NPS 2 à 36), PN10 à PN420 (classe 150 à 2 500)

Vanne à double bille DBB (double blocage et purge): DN20–DN1200 (NPS 2–48), PN10–PN420 (Classe 150–2500)

Options (typiques)

Matériels:acier au carbone, acier allié, acier inoxydable

Terminer les connexions :à brides, à souder bout à bout, filetées, à souder par emboîtement

Opération:manuel, électrique, pneumatique, hydraulique

Vanne cryogénique (service basse température)

Les vannes cryogéniques sont conçues pour une fermeture et une isolation fiables-dans un service de fluides-à basse température, avec des configurations adaptées aux applications de pipelines et de stations à usage froid-.

Gamme de vannes cryogéniques

Gamme de tailles :DN50 à DN900 (NPS 2 à NPS 36)

Pression nominale :PN10 – PN100 (Classe 150 – Classe 600)

Plage de température : -196 degrés à +100 degrés

Matériaux principaux :acier au carbone basse-température, acier inoxydable

Terminer les connexions :bride, soudure bout à bout

Opération:manuel, électrique, pneumatique, hydraulique

Vanne à vanne

Les robinets-vannes sont largement utilisés pourisolation complète-ouverture/complète-fermeturedans les systèmes pétroliers, gaziers et de pipelines, couramment appliqué aux emplacements des vannes de sectionnement des conduites principales et aux canalisations des stations où une fermeture fiable-est requise.

Types de vannes à vanne

Vanne à vanne forgée: DN10–DN100 (NPS 3/8–NPS 4), PN10–PN420 (Classe 150–Classe 2500)

Vanne à vanne en fonte: DN50–DN1500 (NPS 2–NPS 60), PN10–PN420 (Classe 150–Classe 2500)

Vanne à vanne à dalle: DN50–DN1200 (NPS 2–NPS 48), PN10–PN420 (Classe 150–Classe 2500)

Options (typiques)

Matériels:acier au carbone, acier allié, acier inoxydable

Terminer les connexions :à brides, soudées bout à bout ; Filetage et soudure à emboîtement disponibles pour les vannes à vanne forgées

Opération:manuel, électrique, pneumatique, hydraulique

Robinet à soupape

Les robinets à soupape sont couramment utilisés pourrégulation et limitation du débitdans les systèmes pétroliers, gaziers et de pipelines, où un contrôle stable et des performances d'arrêt-répétables sont requis.

Types de vannes à soupape

Robinet à soupape forgé: DN15-DN100 (NPS 1/2-4), PN10-PN420 (Classe 150-2500)

Robinet à soupape moulé: DN50-DN400 (NPS 2-16), PN10-PN250 (Classe 150-1500)

Robinet à soupape à joint de pression: DN50–DN600 (NPS 2–24), PN10–PN420 (Classe 150–2500)

Options (typiques)

Matériels:acier au carbone, acier allié, acier inoxydable

Terminer les connexions :à brides, à souder bout à bout

Opération:manuel, électrique, pneumatique, hydraulique

Clapet anti-retour

Les clapets anti-retour sont utilisés pourprévention du refluxdans les systèmes pétroliers, gaziers et de pipelines, aidant à protéger les équipements et à maintenir une direction d'écoulement stable sans opération manuelle.

Types de clapets anti-retour

Clapet anti-retour à battant: DN15–DN1500 (NPS 1/2–60), PN10–PN250 (Classe 150–1500)

Clapet anti-retour à débit axial: DN50–DN1200 (NPS 2–48), PN10–PN250 (Classe 150–1500)

Clapet anti-retour à joint de pression: DN50–DN600 (NPS 2–24), PN10–PN420 (Classe 150–2500)

Clapet anti-retour à double plaque: DN50–DN1200 (NPS 2–48), PN10–PN100 (Classe 150–600)

Options (typiques)

Matériels:acier au carbone, acier allié, acier inoxydable

Terminer les connexions :à brides, soudées bout à bout ; soudure filetée et à emboîtement disponible pour les clapets anti-retour à battant ; option de plaquette pour clapets anti-retour à double plaque

Opération:automatique

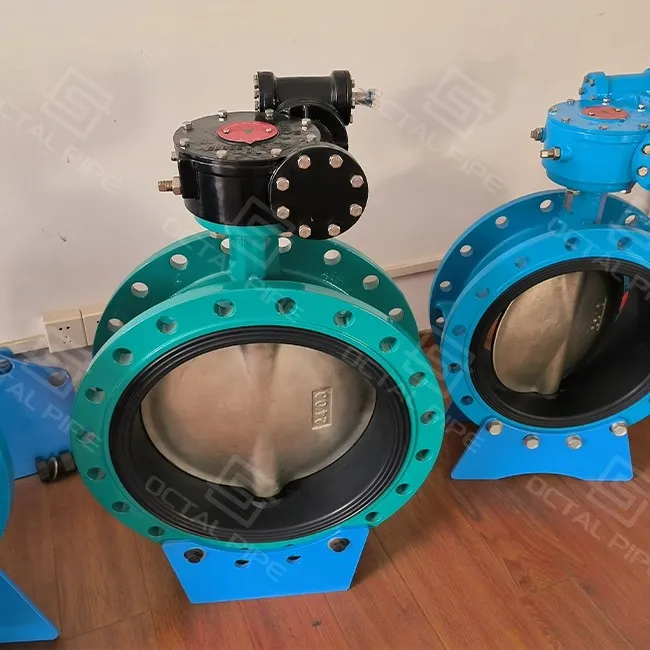

Vanne papillon

Les vannes papillon sont des vannes quart de tour- couramment utilisées pourisolation et contrôle du débitdans les systèmes pétroliers et gaziers, les services publics et les pipelines-en particulier lorsqu'une structure compacte et un fonctionnement rapide sont requis.

Types de vannes papillon

Vanne papillon concentrique (ligne centrale): DN50–DN1200 (NPS 2–48), PN10–PN25 (Classe 150)

Vanne papillon double excentrique: DN50–DN4500 (jusqu'à NPS 48), PN10–PN100 (Classe 150–600)

Vanne papillon triple excentrique: DN20–DN4500 (jusqu'à NPS 48), PN10–PN100 (Classe 150–600)

Options (typiques)

Matériels:acier au carbone, acier allié, acier inoxydable

Terminer les connexions :bride, cosse, plaquette (par type) ; soudure bout à bout disponible pour les conceptions à triple excentrique

Opération:manuel, électrique, pneumatique, hydraulique

Vanne de contrôle

Les vannes de régulation sont utilisées pourrégulation et limitation du débitdans les systèmes de processus et de pipelines, couramment appliqués danseau, vapeur, pétrole et gazservices.

Types de vannes de régulation

Vanne de régulation à cage équilibrée: DN40–DN600 (NPS 1 1/2–24), PN16–PN420 (Classe 150–2 500)

Robinet à bille de contrôle flottant: DN15–DN200 (NPS 1/2–8), PN16–PN100 (Classe 150–600)

Vanne papillon à commande excentrique triple: DN50–DN1600 (NPS 2–64), PN16–PN100 (Classe 150–600)

Vanne de commande pneumatique à double-disque: DN50–DN1000 (NPS 2–40), PN16–PN150 (Classe 150–900)

Options (typiques)

Matériels:acier au carbone, acier allié, acier inoxydable

Terminer les connexions :à brides, à souder bout à bout, à tranche (par type)

Opération:pneumatique / électrique (par application)

• Etanchéité étanche/faible fuite :Octal Pipe peut fournirsiège en métal-ousiège souple-haute performance-configurations pour répondre aux exigences de fuite de siège API 598 / API 6D. Le matériau du siège et la conception des joints sont sélectionnés en fonction des attentes en matière de fluide, de température et d'arrêt-, contribuant ainsi à réduire le risque d'arrêt imprévu dans les stations et les points de vannes de blocage.
• Capacité haute pression et température :En fonction du type et de la configuration de la vanne, Octal Pipe prend en charge des classes de pression jusqu'àClasse 2500le cas échéant. La sélection des matériaux et des sièges peut être alignée sur les conditions de service telles que les applications à basse-température ou le service de gaz à température plus élevée-, avec une documentation adaptée à la portée du projet.
• Durabilité et résistance à l’érosion :Pour un service-à vélocité plus élevée ou sensible aux particules-, des options telles quegarnitures durcies, des traitements de surface protecteurs et des chemins d'écoulement optimisés peuvent aider à limiter l'usure. Ceci est particulièrement pertinent pourrobinets à tournant sphérique et robinets à boisseauoù une érosion localisée peut affecter les performances d’étanchéité au fil du temps.
• Entretien réduit :Le service sur site est simplifié grâce à des choix de conception pratiques tels quecorps boulonnés, sièges/garnitures remplaçables, et facultatifgarniture de tige-chargée en direct. Octal Pipe garde ces détails de configuration clairs dans les notes de sélection afin que les acheteurs puissent confirmer leurs attentes en matière de maintenance avant de commander.
• Conformité aux normes et sécurité :Les vannes sont spécifiées pour répondreOIN 14313exigences de sécurité des vannes de pipeline, avec des-mesures de prévention des fuites telles que desgarniture de tigeet des dispositifs d'étanchéité pour soutenir le contrôle des émissions fugitives lorsque cela est nécessaire. Octal Pipe peut aligner ces exigences sur l'ITP du projet et inclure les enregistrements de vérification pertinents dans l'ensemble des documents.

Tests et inspections
L'inspection est exécutée dans le cadre du projet ITP et comprend généralement :

• Traçabilité des matières :Rapports de tests d'usine (MTR) ainsi que certificats chimiques et mécaniques pour les matières premières
• Inspection de fonderie/forgeage :RT / UT pour les corps critiques, plus inspection des défauts de surface si spécifié
• Contrôle dimensionnel :zone d'écoulement, alignement des ports, dimensions face à face, perçage/planéité des brides et vérifications de la préparation des extrémités
• Test de pression :test de coque et test de siège (plus test de siège arrière le cas échéant) avec résultats enregistrés selon les pressions d'essai API 6D
• Vérification des fuites :fuite du siège et fuite du corps alignées sur la classe de fuite spécifiée (par exemple, classe I, II, etc.)
• Inspection du revêtement/finition de surface :inspection de la peinture/anticorrosion interne et externe-selon les exigences environnementales
• CND (si spécifié) :Rapports UT / RT / MT / PT pour les pièces moulées/forgées liés à l'étiquette de la vanne et aux enregistrements d'expédition

Exemple:Pour un ensemble de vannes d'isolement critiques, les acheteurs peuvent demanderfabricantRapports CND pour le corps et test de pression en présence de témoins auusine, puis déposez le package de test complet avec la liste de colisage pour réception de l'inspection.

• Gamme complète, un seul périmètre de sourcing :Octal Pipe fournit l'API-6Dvannes à vanne, à bille, anti-retour (à battant/double plaque), à ​​clapet et à air/vide, couvrant les classes standard et les configurations de projet.
• Prise en charge de la sélection qui réduit le risque d'appel d'offres :Octal Pipe aide à confirmertype, classe de pression, connexion d'extrémité, matériau du corps et option de siège/garnitureen fonction du support, de la température et des besoins de fonctionnement-les spécifications sont donc verrouillées avant la commande.
• Tests prêts pour l'ITP- + documents traçables :Livré avec des preuves-déposées par l'acheteur telles queTraçabilité MTR/chaleur, rapports d'essais de pression coque/siège, vérification des fuites, contrôles dimensionnels et rapports CND lorsque spécifié, assorti aux étiquettes de valve et à la liste de colisage.
• Personnalisation + contrôle de livraison :Prend en charge les mises à niveau de finitions et de garnitures personnalisées, avec un emballage/étiquetage organisé par article pour accélérer l'inspection de réception et réduire les confusions.

Pour s'adapter à différents fluides et conditions de fonctionnement, les vannes de canalisation API 6D peuvent être configurées par :

• Sélection des matériaux du corpsaligné avec la température et l'environnement de corrosion
• Sélection de siège(siège souple vs siège métallique) aligné sur les exigences de fuite et de température
• Configuration d'étanchéité de tigeet disposition d'emballage alignée sur les conditions de service
• Sélection de l'alésage(passage total ou passage réduit) lorsque spécifié par le plan d'exploitation du pipeline

Si le projet comprend des exigences en matière de matériaux mixtes (par exemple, acier au carbone pour la canalisation principale et acier inoxydable pour des sections de corrosion spécifiques), le marquage et la correspondance des documents restent cohérents afin de réduire les erreurs de réception.

FAQ





01.Quels documents sont inclus lors de l'achat d'une vanne API 6D ?

Les livrables typiques incluentTraçabilité MTR/chaleur, Rapports de tests de pression API 6D (coque/siège), vérification des fuites, etcorrespondance de la liste de colisage. Des enregistrements CND et dimensionnels peuvent être fournis lorsque cela est spécifié dans l'ITP.

02.Comment choisir entre un robinet à tournant sphérique API 6D et un robinet-vanne API 6D pour l'isolation des canalisations ?

UnRobinet à tournant sphérique API 6Dest souvent choisi pour son isolement quart de tour rapide-et son fonctionnement fréquent (stations, lignes de raclage), tandis qu'unVanne à vanne API 6Dest couramment utilisé pour l'isolation complète de la conduite principale-ouverte/complète-fermée aux emplacements des vannes de sectionnement. La sélection finale dépend de la fréquence de fonctionnement, du fluide et de la classe de pression.

03.Les vannes API 6D peuvent-elles être fournies avec différentes connexions d'extrémité dans un même projet ?

Oui. Les vannes API 6D peuvent être fournies avecà bride (ASME B16.5/B16.47), soudure bout à bout (BW), soudure à emboîtement (SW), oufileté (NPT/BSP)extrémités pour correspondre à la norme de connexion du pipeline et à la méthode d'installation.

04.Comment réduire les délais d'inspection à la réception des commandes de vannes à articles multiples ?

Chaque vanne est étiquetée et adaptée-à-une à laliste de colisageetpaquet de documents, en gardant la classe de pression, la taille, le matériau et les rapports de test cohérents-afin que les équipes de réception puissent vérifier les éléments plus rapidement et réduire le risque de non-concordance.
