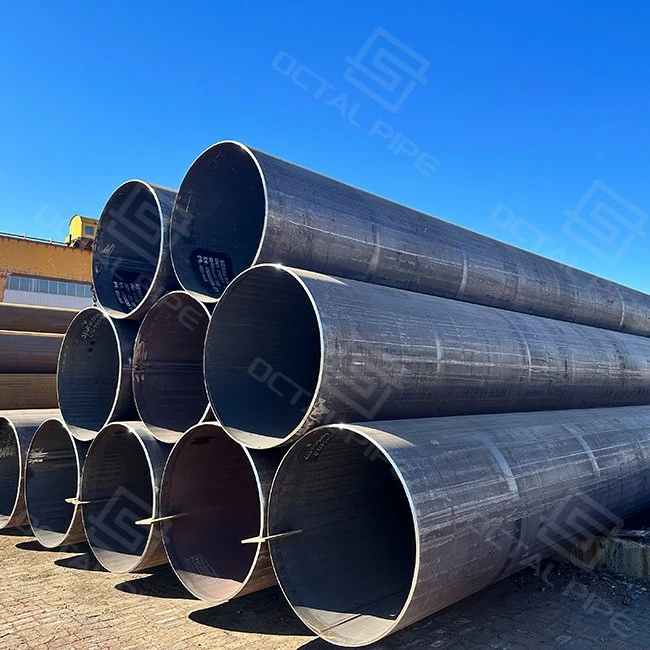

Tuyau LSAW

Les pipelines-transfrontaliers-de grand diamètre, les traversées de rivières, les jetées et les fondations profondes utilisent rarement le même tuyau qu'une chaudière ou une courte ligne de traitement. Ici, les designers demandent généralementTuyau en acier LSAW (Longitudinal Submerged Arc Welded), parce que cela leur permet de combinerplaque large, paroi épaisse et soudures-droites faciles à examiner et à tracer.

Octal Pipe se concentre sur ce type de travaux. Nous fournissonstube LSAW à base de plaques-produit par le procédé JCOE avec soudage SAW double-, couvrantAPI 5L Catégorie B–X100 et qualités structurelles correspondantes. Diamètres de400-1626 mmet épaisseur de paroi jusqu'à75 millimètrespermettre à une plage LSAW de couvrirlignes principales, têtes de station, pieux offshore et grandes conduites d'eau, vous n'avez donc pas besoin de gérer différentes usines pour chaque partie du projet.

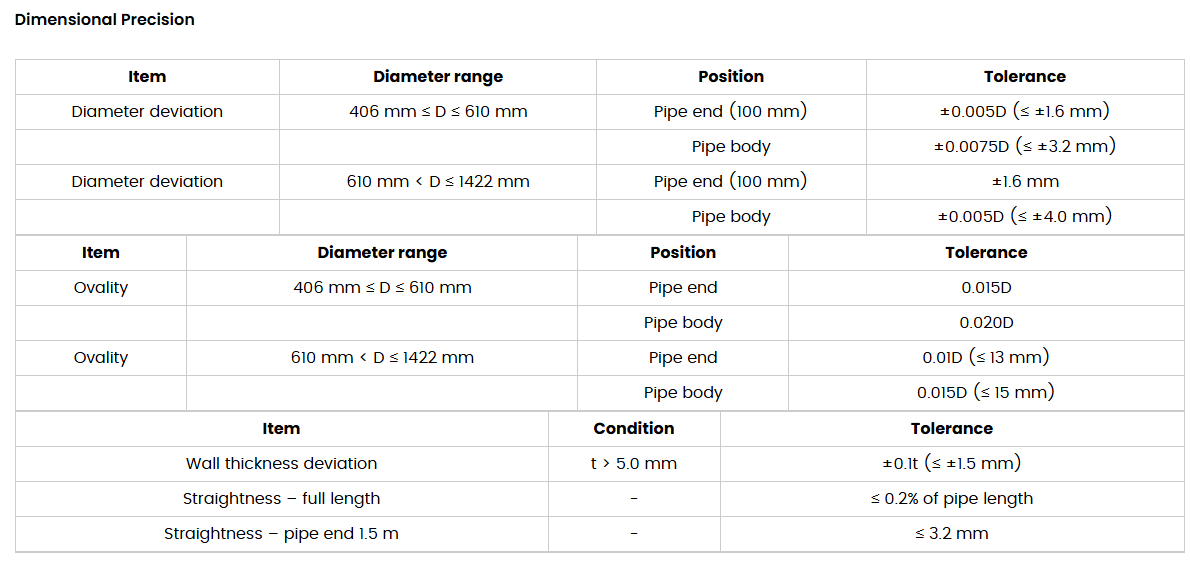

Caractéristiques dimensionnelles

Qualités et classifications des matériaux

Octal Pipe fournit des tuyaux LSAW en stricte conformité avec les spécifications reconnues des tuyaux de canalisation-et des tuyaux sous pression-. Les normes typiques que nous prenons en charge comprennent :

• API SPEC 5L (PSL1 / PSL2)– Tuyaux de canalisation pour le transport de pétrole, de gaz et d’eau ; CVN, HIC/SSC par projet.
• GB/T9711-2017– Industries du pétrole et du gaz naturel-Tuyaux en acier pour le transport par pipeline (L245–L555).
• OIN 3183 (sur demande)– Norme internationale sur les canalisations-harmonisée avec l'API 5L.
• ASTM A671 / ASTM A672– Tuyau EFW/SAW pour service à pression atmosphérique à haute-, températures modérées à élevées.
• GB/T 3091-2015– Tuyaux en acier soudés pour service de fluide à basse-pression (pour les applications civiles/utilitaires désignées).
• SY/T5037-2018– Tuyau SAW pour fluides ordinaires(pour les alternatives SSAW lorsque spécifié).
• Normes nationales et internationales supplémentaires– par exemple, CSA Z245.1, les exigences de service -de projet (sélection des matériaux NACE MR0175/ISO 15156) et une inspection tierce-3.2 peuvent être organisées.

Des certificats de test en usine (EN 10204 3.1 / 3.2) et des enregistrements CND complets sont disponibles avec chaque expédition.

• Préparation des plaques → fraisage des bords
• Formage (JCOE ou UOE)
• Pointage + SAW interne/externe
• UT/RT (si spécifié)
• Expansion + redressage + biseautage d'extrémité
• Hydrotest + inspection finale (si spécifié)

Contrôles de la ligne de production de tuyaux LSAW

Préparation des matières premières

• Tôles/bobines laminées à chaud- provenant d'usines qualifiées et soumises à une inspection stricte à l'arrivée
• Surface vérifiée par magnétoscopie/inspection visuelle pour exclure les laminages et les défauts de surface
• Composition chimique vérifiée pour correspondre à la qualité API 5L/projet requise
• Détartrage à l'eau à haute-pression pour garantir une surface en acier propre avant le formage et le soudage

Technologie de formage

• Déroulement et nivellement de précision pour stabiliser la forme de la plaque
• Redressage hydraulique et formage-asservi pour un diamètre et une rondeur précis des tuyaux
• Contrôle numérique de l'alignement des courbures et des bords pour maintenir l'écart de soudure uniforme sur toute la longueur
• Processus de formage optimisé pour éviter le « renflement » des joints de soudure et les décalages au niveau du joint

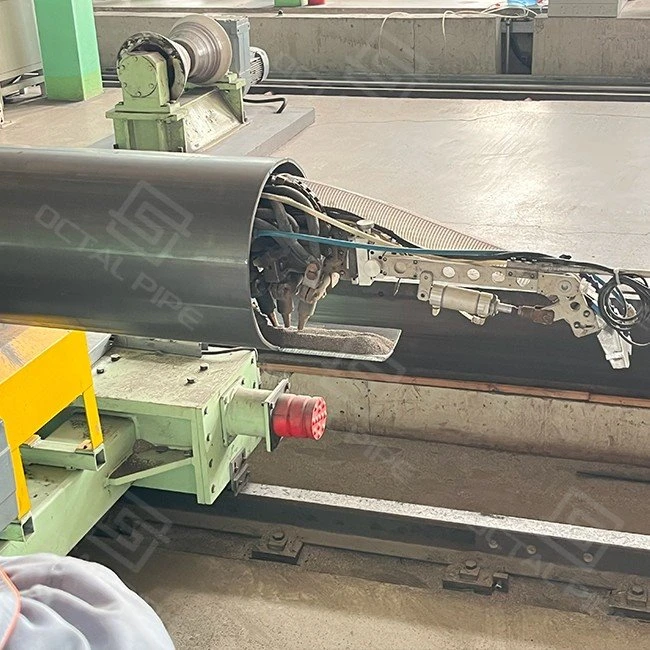

Processus de soudage

• Stations de soudage automatiques à haute-efficacité pour les passes de racine et de remplissage
• Soudage à l'arc submergé multi-fils (4 à 5 fils) pour obtenir une pénétration complète et un taux de dépôt élevé
• Soudage continu sur toute la longueur-pour garantir l'intégrité des joints sur les longs tuyaux LSAW
• Surveillance et enregistrement des paramètres de soudage en ligne-pour suivre la qualité de la soudure

Tests non-destructifs

• Test automatique par ultrasons (UT) sur le cordon de soudure et le métal de base adjacent
• Examen 100 % X-rayons X (RT) ou panoramique sur la soudure selon les exigences du projet/API
• Taux de qualification des soudures conçu pour dépasser 99,5 % grâce au contrôle du processus et à la boucle de reprise-

Traitement de surface et revêtement

• Nettoyage/sablage des surfaces internes et externes jusqu'à la qualité du revêtement
• Plusieurs systèmes de revêtement anticorrosion-disponibles : 3PE/3LPE, FBE, époxy ou systèmes spécifiés par le projet-
• Adhérence et épaisseur du revêtement vérifiées ; Les tests de-brouillard salin/vieillissement peuvent atteindre une durée supérieure ou égale à 1 000 h selon le système.
• Tuyaux finis fournis avec embouts et marquage pour le transport et l'installation sur le terrain

Pour de nombreux projets, la première question n'est pas « quelle taille est disponible », maisquel type de tuyau convient: LSAW, SSAW ou REG. Octal est impliqué dans les trois, mais il existe des raisons évidentes pour lesquelles les concepteurs et les propriétaires choisissent délibérémentTuyau en acier LSAWdans certains cas.

LSAW vs SSAW (soudé en spirale)

Les tuyaux SSAW (soudés en spirale) fonctionnent bien pourconduites d'eau à pression inférieure à moyenne et certains pipelines terrestresoù le coût est le principal facteur. Cependant, beaucouppipelines de transport à haute pression-, traversées de rivières, pipelines offshore et pieux structurelssont spécifiés commeLSAWparce que:

• lele cordon de soudure est droit, plus facile à examiner et à qualifier pour l'AUT et la mécanique de la fracture ;
• épaisseur de paroi importante (jusqu'à 40-75 mm) est plus pratique en plaque qu'en spirale ;
• quelquesles codes de conception et les spécifications du client limitent ou excluent les soudures en spiraledans des zones à-hautes conséquences.

En conséquence, les projets API 5L qui nécessitentX60–X80 avec CVN/DWTT et HIC en optionfinissent souvent par utilisercouture droite-LSAWpour les sections critiques, même si SSAW est autorisé ailleurs.

LSAW vs ERW (soudé par résistance électrique)

Les REG sont courants pourpetits et moyens diamètresdans les réseaux de distribution, le tubage et le gros œuvre général. Une fois que l'OD dépasse à peu près400-508 mmet l'épaisseur des parois devient plus lourde, la plupart des propriétaires optent pourLSAW à base de plaques-parce que:

• leapport de chaleur, forme de soudure et accès CNDdans les joints SAW, ils conviennent mieux aux tuyaux à paroi épaisse-et de grand-diamètre ;
• Exigences API 5L PSL2 et tests supplémentaires(DWTT, CTOD, etc.) sont plus faciles à rencontrer et à documenter sur des coutures longitudinales à base de plaques ;
• pourpieux et tubulaires structurels, la combinaison de l'épaisseur de paroi, du contrôle de l'ovalité et de la rectitude favorise le LSAW.

Pour les clients d'Octal, cela signifie généralement :REGpour petit alésage,SSAWoù la pression et les coûts faibles/moyens dominent, etLSAWoù que se trouve la ligne ou la structureconséquences élevées, pression élevée ou soumis à un examen strict par un tiers-.

Quand vous commandezTube en acier soudé LSAW, vous n’achetez pas seulement de l’acier à la tonne. Vous achetez la possibilité defaites correspondre les dessins, réussissez l'inspection AUT et-par un tiers, et respectez le calendrier de construction.
Le grand-diamètre d'Octal PipeUsine LSAW en Chineest organisé autour de ces points précis, de sorte qu'il fonctionne de la même manière que les projets de pipeline et de fondation se déroulent réellement.

Des préoccupations des acheteurs à ce qu'offre Octal Pipe

Ce qui se cache derrière cela dans la tuberie Octal

L'installation LSAW d'Octal Pipe estdédié aux gros tuyaux à joint droit-, et non un atelier mixte-de petit calibre. La fenêtre de production – généralementOD 400-1626 mm, paroi 8-50+ mm, en API 5L B-X80 et qualités structurelles correspondantes– est construit autour de cas d’usage réels :conduites principales et de collecte, gaz de ville, transport d'eau, chemises, pieux et tuyaux lourds-éléments de rack. Cela signifie que vos spécifications se situent généralement dans le « point idéal » de l'usine, au lieu d'être forcées à la limite de ce que l'équipement peut faire.

Derrière la marquePipe Octale, il existe une ligne conçue pour faire la même chose correctement, encore et encore :

• Bordure de plaque CNC-fraisage et pré-cintrage sans surveillancedonnent une rainure de soudure propre et reproductible, de sorte que chaque couture longitudinale part de la même géométrie.
• Pointage automatique et stations SAW internes/externesgardez le joint aligné et l’apport de chaleur sous contrôle, réduisant ainsi les réglages manuels et le comportement imprévisible du soudage.
• UT en ligne-des coutures et tests hydrostatiques sur toute la longueur-assurez-vous que seuls les tuyaux présentant une intégrité de soudure vérifiable quittent l’usine et entrent dans votre projet.

Le système qualité derrière cela est aligné surExigences de style ISO 9001 et API-, soutenu par des licences nationales pour la fabrication et le revêtement de-tuyaux sous pression, ainsi que par des certifications de produits telles queAPI 5Llà où cela est nécessaire. En pratique, cela signifie que vous recevezlivres de données structurées– MTC, résumés de CND et d'hydrotests, journaux de revêtement – ​​dans un format adapté aux projets internationaux de pipelines et de fondations. Au lieu de rapports en vrac, vous devez vous réorganiser-.

Enfin, la façon dont Octal Pipe fonctionne avec l'usine estorienté projet-, pas seulement-orienté sur les résultats-de l'usine. Nous connectons la production LSAW, le revêtement, l'inspection tierce-et le fret maritime en un seul programme, et nous parlons à la fois le « langage du projet » et le « langage de l'usine ». Pour vous en tant qu'acheteur, le résultat est queTuyaux et pieux de canalisation Octal Pipe LSAWarriver sur placeprêt à souder, conduire et installer, soutenu par une documentation et un contrôle des processus qui correspondent aux attentes réelles de vos équipes de projet et de vos clients finaux.

Choisir un fournisseur de tuyaux LSAW en Chine

Si vous recherchezTuyau LSAW de Chine, le vrai risque n'est pas "peuvent-ils fabriquer des tuyaux" - mais plutôt de savoir si le fournisseur peut livrer unpérimètre comparable et auditable(itinéraire de formation + inspection + traçabilité + emballage d'exportation) afin que votre réception et l'assurance qualité de votre projet ne restent pas bloquées sur des preuves manquantes. ÀPipe Octale, nous gérons l'approvisionnement LSAW en tant queapprovisionnement-package contrôlé: tuyau de base conforme à la norme commandée, points d'arrêt d'inspection alignés sur votre ITP et identification de l'expédition que votre entrepôt peut rapprocher rapidement.

• Un emballage d'exportation qui correspond à la réalité de la manutention : pour les expéditions long-courriers/export, spécifiez la protection des extrémités, la protection des bords/biseau, les points de levage et l'emballage navigable afin qu'aucun dommage ne se produise entre l'usine, le port et le chantier.
• Chine-avantage de coordination locale : lorsque vous regroupez des tuyaux + chanfreinage + revêtement/emballage sous un seul bon de commande, les déplacements intérieurs et les-étapes de remaniement sont réduits -, ce qui est souvent le cas des dommages au chanfrein, de la contamination de l'identification et des lacunes administratives.
• Portée d'inspection des soudures rendue comparable : Écrivez les exigences UT/RT commeméthode + couverture + base d'acceptation; sinon deux "Fournisseurs de tuyaux LSAW en Chine" peut proposer la même qualité avec des livrables d'inspection complètement différents.

Ce que vous recevez lorsque spécifié dans PO/ITP : MTC/CMTR (EN 10204 3.1/3.2), rapport CND (méthode/couverture/acceptation/résultats), enregistrement d'hydrotest (pression/maintien/résultat), rapport dimensionnel et liste de colisage/marquage liée aux ID de tuyaux/faisceaux (fichier numérique disponible sur demande).

Domaines d'application clés



Support structurel et fondations



Au-delà du simple transport, les tuyaux Octal LSAW sont largement utilisés commeacier de construction : sous-marin et proche du-côtepieux, pieds de veste, pieux de plinthe, dauphins, supports de murs de jetée et de quai, piliers de pont et colonnes de support pour tuyaux lourds-. La combinaison de l'épaisseur de paroi à base de plaques-et de la rectitude contrôlée fournit la résistance à la compression et à la flexion nécessaires au fonçage, au coulis et au chargement cyclique à long-terme.

Transport et collecte de liquides et de gaz



Le tuyau Octal LSAW est utilisé pourpipelines-longue distance et régionauxtransportant du pétrole brut, des produits raffinés, du gaz naturel, du gaz riche, de l'eau produite et des lots multi-produits. Les murs épais-et les grands-diamètres permettent aux concepteurs de combinerdébit élevé-avec contrôle de pression stable, tandis que les programmes CVN / DWTT / HIC optionnels documentés prennent en charge les exigences de service aigre-doux.

Terminaux, infrastructures de stockage et de chargement



Àterminaux pétroliers et chimiques, parcs de stockage et jetées de chargement, le tuyau Octal LSAW est utilisé pourconduites d'entrée/sortie, collecteurs, conduites de chargement vers les postes d'amarrage et connexions SPM/bouée. Le diamètre extérieur contrôlé, la géométrie des biseaux et la qualité du revêtement contribuent à réduire le-temps de montage sur site-et les réparations du revêtement, afin que les équipes de construction puissent relier les réservoirs, les pompes et les bras de chargement avec moins d'ajustements sur le terrain.

Systèmes pétrochimiques et industriels



Dansraffineries, complexes pétrochimiques, usines de GNL et unités d'engrais, un tuyau LSAW-de gros alésage est appliqué surlignes de torche et de purge, collecteurs d'usine, collecteurs de parcs de stockage, lignes de récupération de vapeur et couloirs de services publicsoù les diamètres dépassent la plage typique sans soudure. CorrespondanceQualités API, ASTM et EN, ainsi que des options de revêtement interne et externe, permettent à une famille LSAW de couvrir des services à haut-débit et pression modérée-avec une documentation et une inspection cohérentes.



Afficher les cas de projets associés

Cliquez ici

Configurations typiques de tuyaux en acier LSAW par type de service

Pour les pipelines et les fondations à-importantes conséquences, les acheteurs n'ont pas seulement besoin d'une usine ; ils ont besoincontrôle, traçabilité et assistance rapide en cas de problème. Octal Pipe construit son approvisionnement en LSAW exactement autour de cela.

1. Philosophie « 100 % de contrôle » – chaque étape critique est vérifiée

Au lieu d'échantillonner quelques pièces et de dire que c'est bon, notre usine LSAW gère uneschéma de contrôle à 100 % en neuf-pointsde la matière première à l'emballage :

Pour vous, cela signifie que quelle que soit la pièce qu'un propriétaire ou un-inspecteur tiers récupère, il y a unpiste d'essai complète derrière, au lieu de lacunes dans les enregistrements.

2. Ligne numérique automatisée pour une qualité de soudure reproductible

Notre ligne de production est conçue pour éliminer autant que possible le caractère aléatoire du soudage et du formage :

• Ligne de production entièrement numérique et en réseau– les unités clés telles que l'UT, le fraisage des bords, le formage, le soudage, l'expansion et l'hydrotest sont sous surveillance centrale, de sorte que les paramètres du processus peuvent être retracés jusqu'à chaque tube individuel.
• Soudage à double-arc submergé-avec UT multiéléments en ligne-– après le soudage SAW interne et externe, chaque joint est immédiatement vérifié par un test ultrasonique en ligne avec une inspection ponctuelle aux rayons X-. Les paramètres et les résultats de soudage sont entièrement enregistrés, ce qui maintient le taux de réparation très bas et permet d'atteindre l'acceptation du premier-soudage.99.99%.
• Expansion mécanique sur toute la longueur-– chaque tube est mécaniquement dilaté après soudage, ce qui égalise les contraintes résiduelles et améliore la rondeur et la rectitude. Cela rend le pliage sur site, le soudage circonférentiel et le battage de pieux plus prévisibles.
• Assistance en laboratoire-accrédité CNAS– tous les programmes expérimentaux et qualifications des procédures (CVN, DWTT, HIC / SSC, etc.) sont réalisés dans un laboratoire national-accrédité, de sorte que les données de test peuvent être acceptées dans des projets internationaux sans re-tests.

Le résultat est que le comportement des coutures deTuyau octal LSAWce n'est pas une question de chance :les tuyaux de même taille et de même qualité se comportent de manière cohérenteen soudage, CND et service.

3. Système de service construit autour des projets, pas seulement des commandes

Le contrôle en usine ne résout que la moitié du problème. Octal Pipe gère également un modèle de service qui suit le rythme des projets réels :

• Traitement personnalisé haut de gamme-– nous pouvons livrer des tuyaux LSAWcoupé aux longueurs du projet, pré-biseauté, marqué, avec ouvertures ou manchons préparésselon les dessins, le matériau arrive donc sur site proche du "prêt à souder/prêt à conduire" et non sous forme de stock semi-fini-qui nécessite des retouches lourdes-.
• Problème clair-engagement de réponse– une fois qu'un problème de produit est confirmé, nous visons à être sur place dans48 heures pour les projets nationaux et dans les 96 heures pour les projets à l'étranger, ou faites appel à des partenaires locaux/tiers-de confiance pour vous aider. L’objectif est de vous aider à identifier la cause profonde et à convenir rapidement d’une solution pratique, et pas seulement d’échanger des e-mails.
• Assistance technique 24h/24 et 7j/7 par une équipe expérimentée– Le personnel commercial, technique, QA et logistique travaille comme une seule équipe de projet. Ils saventAPI 5L, GB/T 9711, ASTM A671 / A672 et exigences régionalesau Moyen-Orient, en Asie du Sud-Est, en Afrique et sur d'autres marchés, et peut signaler des clauses sur lesquelles les propriétaires ou les superviseurs se concentrent habituellement avant qu'elles ne deviennent des problèmes.

Pour les EPC et les équipes achats,Pipe Octalen'est donc pas seulement un nom sur un certificat d'usine, mais un fournisseur qui combine :

• Production LSAW 100% contrôlée,
• documentation traçable et prête pour l'audit-, et
• un accompagnement projet réactiflorsque vous avez besoin d'aide sur place.

Contactez maintenant

Problème courant

Q1 : Qu’est-ce qu’un tuyau en acier LSAW ?

A: Tuyau en acier LSAW (tuyau soudé longitudinal à l'arc submergé)est un tube soudé de grand-diamètre fabriqué à partir de plaques par formage JCOE/UOE et soudage SAW double-. Il est principalement utilisé pourpipelines de transport de pétrole, de gaz et d'eau à haute pression-et pieux structurels.

Q2 : Quelles sont les tailles de tuyaux LSAW et les plages d'épaisseur de paroi typiques ?

R : Fournitures octalesTuyau LSAWdans des tailles typiquesDE 400 à 1 626 mmavecépaisseur de paroi 6–75 mm, en longueurs simples autour6.5–12.6 m, couvrant la plupartcanalisations et pilotis de grand-diamètreexigences.

Q3 : Quelle est la différence entre les tuyaux LSAW et les tuyaux SSAW/ERW ?

A: Tuyau LSAWa uncouture SAW longitudinale droiteen tôle, adapté pourgrand diamètre, paroi épaisse et conduites à haute-pression/hautes-conséquences. SSAWa une couture en spirale et est souvent utilisé pour les lignes à faible pression-sensibles au coût- ;REGest principalement pourpetits et moyens diamètres.

Q4 : À quelles normes et qualités les tuyaux de canalisation Octal API 5L LSAW sont-ils conformes ?

R : OctalTuyau de canalisation API 5L LSAWest produit àAPI 5L PSL1 / PSL2, GB/T 9711 et ISO 3183, en classesL245/B jusqu'à L690/X100, avecFR 10204 3.1 / Certificats 3.2 et enregistrements complets de CND/hydrotestssur demande.
