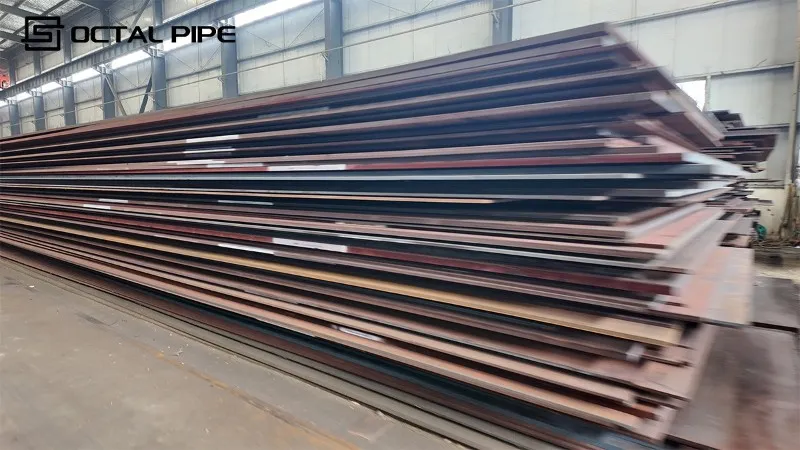

Plaque lourde et large de 4 100 mm

Les projets énergétiques et offshore modernes nécessitent de plus en plus de plaques extra-larges et à haute-planéité pour réduire les cordons de soudure longitudinaux, accélérer la fabrication des modules et garantir des performances mécaniques prévisibles. L'offre de plaques lourdes et larges de 4 100 mm d'Octal Pipe est développée exactement dans ce but : fournir des plaques jusqu'à4100 mm de largeuretjusqu'à 200 mm d'épaisseurà partir d'une ligne de production dédiée, entièrement-connectée par étapes et équipée deRefroidissement accéléré MULPICetNivellement à chaud à 9 rouleaux.
Cette page présente d'abord le produit-ce que nous pouvons réellement fournir-, puis explique la chaîne de production derrière celui-ci, afin que les acheteurs et les ingénieurs puissent retracer chaque fonctionnalité de performance jusqu'au processus.

Les plaques de 4 100 mm d'Octal Pipe sont positionnées pour des utilisations à haute-responsabilité : installations énergétiques, structures offshore, grands réservoirs et équipements sous pression/processus. Les plaques peuvent être livrées selon les principales spécifications internationales (ASTM, EN, GB) et selon les annexes techniques du projet.

Capacité dimensionnelle

Cette gamme permet aux fabricants de réduire les soudures bout à bout longitudinales, d'améliorer l'intégrité des panneaux et de découper des pièces lourdes directement à partir d'une seule plaque.

Secteurs d'application

Avantages du produit

• Format très-large (jusqu'à 4 100 mm) :moins de cordons de soudure et moins de joints CND.
• Fenêtre large épaisseur (6–200 mm) :une ligne couvre les tôles moyennes et les tôles lourdes, idéales pour les packages EPC.
• Grande planéité :important pour la découpe automatique, l’assemblage de panneaux et le soudage robotisé.
• Processus préparé pour les qualités à haute-résistance/basse-température :car le laminage et le refroidissement sont maîtrisés.
• Documentation prête à exporter{{0} :MTC, rapports dimensionnels, inspection tierce-sur demande.

Pour prendre en charge les produits ci-dessus, Octal Pipe utilise une ligne de plaques construite autour d'unconcept de transfert entièrement par étapes, de sorte que la température de la dalle, l'état de la surface et le programme de laminage restent stables du réchauffage au refroidissement.

Itinéraire de processus

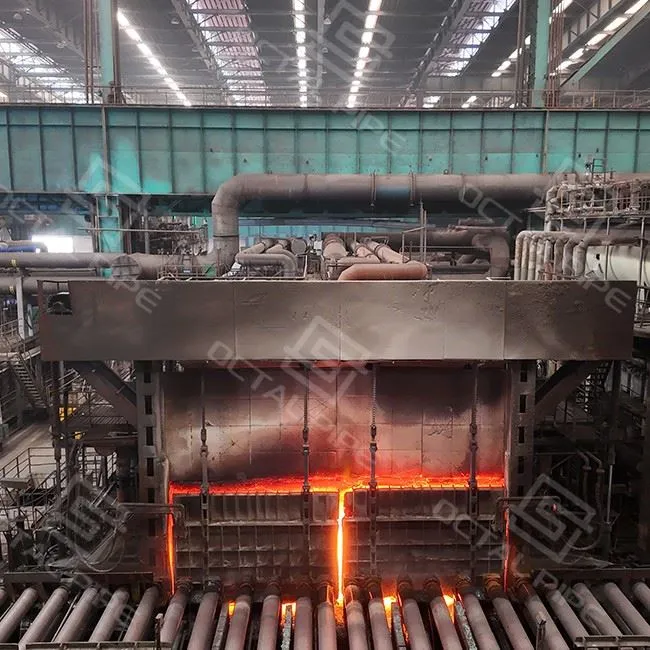

Préchauffage des dalles → Four de réchauffage à poutres mobiles → Détartrage à l'eau à haute pression - → Broyeur d'ébauche à 4 hauteurs → Unité de refroidissement accéléré MULPIC → Machine de nivellement à chaud à 9 rouleaux → Zone de refroidissement par air

Rôles de processus :

• Réchauffage du balancier- :chauffage uniforme des dalles, pas de marquage du fond, indispensable pour les sections épaisses.
• Détartrage à haute-pression :élimine le tartre d'oxyde juste avant la déformation, améliore la durée de vie de la surface et des rouleaux.
• Moulin à 4 hauteurs :rigidité plus élevée pour les plaques de 4 100 mm, meilleures tolérances d'épaisseur et de forme sur toute la largeur.
• Refroidissement MULPIC :refroidissement rapide et contrôlé juste après le laminage pour obtenir un équilibre résistance-ténacité pour un service offshore ou à basse température.
• Nivellement à chaud à 9 rouleaux :élimine les vagues/le camber lorsque la plaque est encore chaude, offrant ainsi une grande planéité même sur des plaques extra-larges.

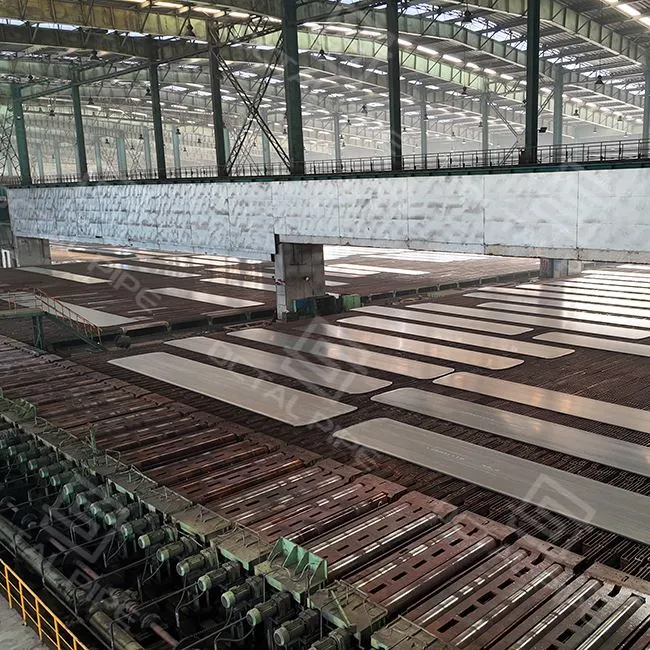

• Champ de refroidissement par air :stabilise la microstructure après refroidissement contrôlé.

Cartographie processus-avantages

Lorsque vous vous approvisionnezPlaque d'acier lourde et large de 4100 mm, le vrai risque n'est pas la disponibilité-mais plutôt la question de savoir sifabricant de tôles d'acierpeut garder le contrôle de la forme sur toute la largeur et libérer les plaques sans créer de problèmes d'ajustement-et de retouche lors de la fabrication. Comme votrefournisseur de tôles d'acier, Octal Pipe vous aide à verrouiller les détails PO/ITP importants sur les plaques larges : identification de la plaque liée à la chaleur/au lot, points d'arrêt d'inspection convenus et éléments d'acceptation clairs pour les dimensions et la planéité (lorsque spécifié).

Les projets à plaques larges échouent également pendant la logistique, pas pendant le roulement. Un capableusine de tôles d'acierdevrait expédier des plaques larges avec des règles d'emballage et de manutention pour l'exportation qui réduisent les dommages aux bords et la distorsion lors du transport intérieur et du levage portuaire. Lorsque cela est nécessaire, nous alignons le marquage, la liste de colisage et la traçabilité afin que la réception puisse confirmer « cette plaque correspond à cette chaleur/lot » sans délai, et toute portée UT/NDT est exécutée selon la base d'acceptation indiquée dans votre bon de commande/ITP.

Chez Octal Pipe, largeplaque d'acierles commandes sont libérées lepreuve d'acceptation, pas sur "ça devrait aller". Pour les projets de tôles lourdes et larges de 4 100 mm, nous alignons l'itinéraire de l'usine, la portée de l'inspection et l'emballage d'exportation afin que votre équipe de réception puisse vérifiertraçabilité, géométrie et portée des CNDsans boucles de retouche. Les articles ci-dessous sont fournislorsque spécifié dans le bon de commande/ITP.

• Certificats de test d'usine (EN 10204 3.1 / 3.2) : Nous délivrons des tôles d'acier MTC/CMTR avec une traçabilité de la chaleur/du lot, des propriétés chimiques et mécaniques liées à l'ID de la plaque pour le dépôt d'assurance qualité du projet.
• Inspection dimensionnelle et de planéité des tôles d'acier : nous vérifions la largeur, l'épaisseur, la longueur et la forme/planéité de la plaque pour vérifier l'état de préparation de la fabrication, particulièrement critique sur les tôles d'acier lourdes et larges où les entraînements de distorsion s'adaptent aux retards.
• UT/NDT pour les tôles d'acier (si nécessaire) : pour les tôles pour appareils sous pression ou les tôles structurelles offshore, nous organisons l'UT selon la base d'acceptation que vous avez spécifiée, et le rapport indique la méthode, la couverture, le niveau et les résultats (réussite/réparation/re-test).
• État et protection de la surface : les plaques d'acier peuvent être expédiées sous forme de-roulées ou avec un apprêt de sablage et d'atelier adapté à votre système de peinture afin que les plaques arrivent prêtes à être manipulées sur le chantier et à la préparation de la fabrication.
• Emballage d'exportation pour tôles d'acier larges : nous appliquons des cerclages en acier, une protection des bords et des plaques-par-étiquetage des plaques (commande + informations thermiques) pour réduire les dommages aux bords et les confusions-pendant le transport intérieur et le levage au port.
• Ensemble de documents de réception : la liste de colisage + la liste de marquage sont alignées sur les identifiants de plaque afin que votre équipe puisse rapprocher rapidement « plaque sur camion » et « plaque sur MTC ».

Produit-première mise en page pour les acheteurs
Nous décrivons ce que nous pouvons fournir (largeur 4 100 mm, épaisseur 6 à 200 mm, utilisations offshore/pression) avant de parler d'équipement. Cela correspond à la manière dont les acheteurs de projets recherchent et à la manière dont Google correspond à l'intention.

Véritable itinéraire d'usine, pas de processus inventé
L'itinéraire "réchauffage → détartrage → 4-élevé → MULPIC → nivellement à 9 rouleaux → refroidissement par air" est une séquence de broyeur à plaques moderne reconnaissable. Cela donne l'autorité au contenu et le rapproche de la documentation du fabricant.

Convient aux projets internationaux
Octal Pipe peut aligner les plaques avec ASTM/EN/GB et joindre une inspection tierce-si un contrat EPC nécessite un témoignage externe.

Spécialisation très-large
Tous les fournisseurs ne peuvent pas indiquer une largeur de 4 100 mm. Mettre cela sur la page vous aide à classer les requêtes de type « plaque de 4 100 mm », « laminoir à plaques larges », « tôle d'acier extra large » qui sont moins compétitives que les « plaques d'acier » génériques.

Lorsque vous envoyez une demande à Octal Pipe, veuillez indiquer :

Plaquelargeur × épaisseur × longueur

Norme / application(offshore, appareil sous pression, structurel)

Température d'essai d'impactet énergie (si service à basse-température)

Niveau CNDet si un tiers-est nécessaire

Surface et emballageexigences

Plus les informations techniques sont complètes, plus vite nous pouvons les comparer au programme de laminage et de refroidissement de la ligne 4 100 mm.

Contactez maintenant

FAQ





Que dois-je spécifier sur le bon de commande pour les tôles d'acier larges afin d'éviter les retards de fabrication ?

Sur le bon de commande, verrouillezlargeur × épaisseur × longueur, norme d'application (structurelle/offshore/récipient sous pression),tolérance de planéité/forme, l'état des bords (coupé à la fraise-ou à la flamme-coupé à la flamme), l'état de la surface (tel que-laminé ou sablé/apprêté lorsque spécifié) et toutExigence UT/NDT + niveau d'acceptationla réception peut donc accepter des plaques sans boucles de retouche.

Quelle est la différence entre EN 10204 3.1 et 3.2 pour les tôles d'acier ?

FR 10204 3.1est le certificat d'inspection de l'usine avec les résultats chimiques/mécaniques liés à la chaleur/au lot, tandis queFR 10204 3.2ajoute une vérification/approbation indépendante-(tiers-représentant de l'acheteur ou du tiers) lorsque le projet l'exige.

Quand dois-je exiger des tests UT pour les tôles d'acier et que doit indiquer le rapport UT ?

Exiger l'UT lorsque la plaque est destinée à une fabrication soudée critique (par exemple, sections plus épaisses ou contrôle qualité spécifié par le projet {{2}) ; les normes communes comprennentEN 10160ouASTMA578, et le rapport UT doit indiquerméthode + couverture + niveau d'acceptation + résultats(réussite/réparation/re-test) tel que défini dans PO/ITP.
