Raccords de tuyauterie filetés

Les raccords de tuyauterie filetés sont utilisés dans les systèmes de tuyauterie où unconnexion filetée mécaniqueest préféré au soudage, en particulier dans les-lignes de petit alésage, les connexions d'instruments, les dérivations de services publics, les points de vidange et d'aération et les assemblages-faciles à entretenir. Pour les raccords en acier forgé, la base de spécification commune estASME B16.11, avec extrémités filetées disponibles enNPT, BSPT ou BSPP, couvrant généralement1/8" à 4"et classes de pression telles queClasses 2000, 3000 et 6000.

Un raccord fileté ne doit jamais être acheté uniquement en fonction de sa forme. Les trois points qui contrôlent l'acceptation sonttype de filetage, classe de pression, etqualité du matériau.

Type de filetagedoit correspondre au dessin du projet et au marché récepteur :

• TNPest couramment utilisé dans les systèmes pétroliers, gaziers et industriels en général en Amérique du Nord.
• BSPTest également un filetage conique et est largement utilisé sur de nombreux marchés d'exportation.
• BSPPest un filetage parallèle et nécessite généralement une rondelle d'étanchéité, un joint ou un joint torique au lieu d'une seule interférence de filetage.

Classe de pressiondoivent être comparés aux conditions de conception de la ligne :

• Classe 2000
• Classe 3000
• Classe 6000

Options matériellessont généralement sélectionnés par condition de service :

• ASTMA105pour l'entretien général de l'acier au carbone
• ASTM A350 LF2pour un service à basse-température
• ASTM A182 F304 / F316pour un service résistant à la corrosion-
• ASTM A182 F11/F22/F91pour les systèmes d'alliages à-température élevée

Pour les acheteurs recherchantTableau des dimensions des raccords de tuyauterie filetés, le contenu de page le plus utile n'est pas une table de style de catalogue aléatoire-avec des numéros copiés. L'approche pratique consiste à montrer leplage de sélectionet expliquez que le centre exact-à l'extrémité-et la géométrie du filetage sont confirmés par rapportASME B16.11et la norme de filetage spécifiée.

Pour les dimensions exactes, l’examen du devis ou du dessin doit confirmer :

• type de raccord
• taille nominale
• classe de pression
• norme de filetage
• qualité du matériau

A raccord de tuyau filetéest l'un des raccords forgés les plus couramment commandés pour les canalisations de petit diamètre-. Il est utilisé pour connecter deux extrémités de tuyaux filetées en ligne droite et est fréquemment utilisé dans les systèmes utilitaires, les branches d'instruments, les ensembles sur patins et les travaux de remplacement de maintenance.

Du point de vue de l'approvisionnement, les contrôles clés pour un raccord de tuyau fileté sont :

• norme de filetage: NPT, BSPT ou BSPP
• classe de pression : 3 000 ou 6 000 sont courants pour les services de petit calibre-
• qualité du matériau: A105, LF2, F304, F316, etc.
• qualité d'usinage: profil de filetage propre et acceptation correcte du calibre
• traçabilité: marquage et MTR liés au numéro de coulée

Un raccord de tuyau fileté semble simple, mais si le type de filetage est incorrect, la pièce devient inutilisable sur site. C'est pourquoi les ordres de couplage doivent toujours être rédigés dans un format de bon de commande complet, tel que :

Exemple:

ASME B16.11, raccord complet fileté, 1 po, NPT, classe 3000, ASTM A105, Qté ___

Raccords de tuyauterie filetés 1/2 poucesont l'une des tailles les plus fréquemment récommandées dans les canalisations de petit-alésage, car elles se situent exactement dans la plage où la commodité d'installation est importante, mais les défaillances d'étanchéité causées par un mauvais contrôle du filetage sont encore courantes. Dans les projets réels, cette taille est largement utilisée pour les conduites de branchement d'instruments-, les collecteurs de manomètres, les connexions de vannes de racine, les points de vidange et d'aération, les conduites d'échantillonnage, les conduites de rinçage des joints, les dérivations de dosage de produits chimiques et les connexions utilitaires compactes sur patins.

Pour les équipes achats, il ne s’agit pas d’un élément « petit et simple ». C'est souvent l'une des tailles les plus faciles à sous-estimer et l'une des plus rapides à créer des problèmes sur le terrain si la forme du filetage, l'usinage ou la sélection de classe sont incorrects. Un raccord de 1/2 pouce peut sembler acceptable visuellement, mais si leprofondeur de filetage, conicité, pas, finition de crête ou chanfrein d'entréen'est pas contrôlé correctement, les problèmes d'installation apparaissent immédiatement.

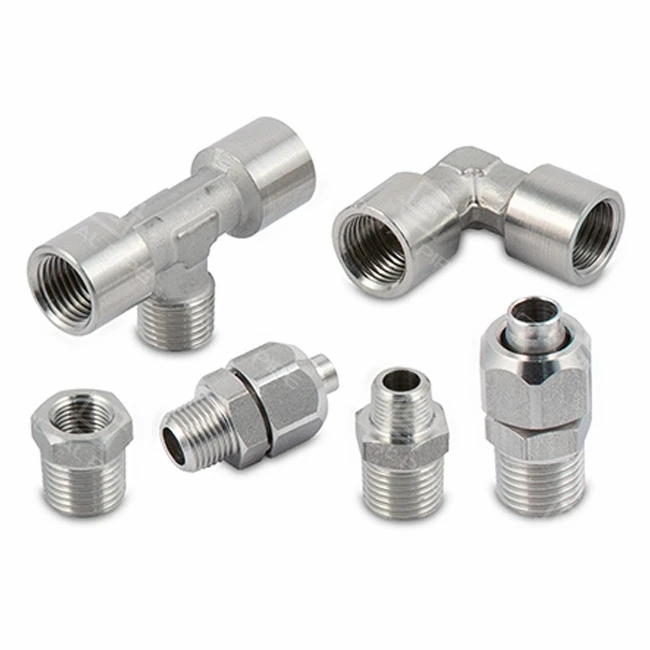

CommunRaccords de tuyauterie filetés 1/2 pouceinclure:

• couplage- connexion droite entre deux extrémités de tuyau filetées
• coude- changement de direction dans les conduites compactes
• tee- dérivation pour les jauges, les vannes et les prises de service-
• union- connexion amovible pour des assemblages faciles à entretenir-
• prise- fermeture des ouvertures inutilisées
• capuchon- fermeture d'extrémité pour les connexions à thread externe
• mamelon- pièce de raccordement filetée courte entre raccords ou vannes
• filet fileté- dérivation d'un collecteur plus grand vers une ligne filetée de petit-alésage

Raccords de tuyauterie filetés de 1 poucesont couramment utilisés dans les petites lignes de traitement, les skids chimiques, les systèmes d'air comprimé, les boucles de traitement de l'eau et les branchements amovibles où l'accès pour la maintenance est important. Cette taille est souvent le point où les acheteurs commencent à comparer non seulement le type de raccord, mais aussiClasse 3000 contre classe 6000, acier au carbone contre acier inoxydable et NPT contre BSPT/BSPP, car le raccord a désormais un effet plus direct sur la fiabilité de l'étanchéité, la stabilité des branches et la facilité de maintenance à long terme.

Du point de vue des achats,Raccords de tuyauterie filetés de 1 poucene doit pas être commandé comme simple description d’un article en stock. Un PO plus fort devrait définirASME B16.11, type de raccord, taille 1 pouce, norme de filetage, classe de pression, qualité du matériau et exigences d'inspection/documents. En pratique, les problèmes les plus courants à cette taille sontinadéquation des fils, liaison précoce lors de l'assemblage et faible contrôle de la traçabilité, c'est pourquoi les acheteurs accordent généralement plus d'attention àvérification du calibre de filetage, marquage et alignement MTRavant expédition.

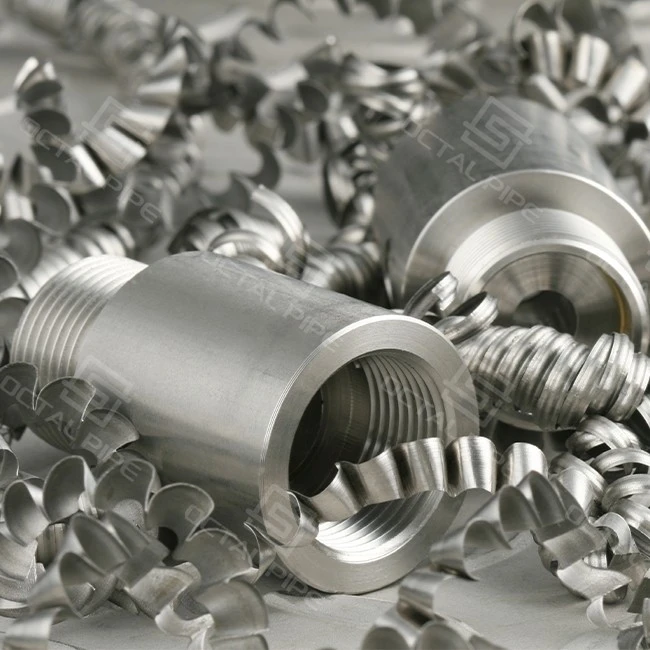

Les raccords filetés pour service sous pression sont normalement fabriqués à partir deébauches forgées, suivi d'un usinage et d'un traitement thermique en fonction de la qualité du matériau. Ce processus est important car les performances finales du raccord ne dépendent pas uniquement de la taille nominale. Cela dépend :

• intégrité du fil
• concentricité
• épaisseur de l'épaule
• continuité de l'alésage
• limite de pression constante

Pour l'inspection, les commandes de raccords filetés-de grande valeur doivent inclure :

• vérification du calibre du filetagepour NPT/BSP
• contrôles dimensionnelssur les fonctionnalités critiques
• contrôle de marquagepour la taille, le grade, la classe et le numéro de série
• Traçabilité des rapports d'essais MTR/usine
• MT/PTlorsque requis
• essai hydrostatique ou pneumatiquesi spécifié par le bon de commande ou la spécification du projet

Un raccord de tuyau fileté est un raccord forgé ou usiné avec des filetages internes ou externes utilisé pour connecter des tuyaux, des vannes, des instruments ou des dérivations sans soudure. Dans les systèmes en acier forgé, les raccords filetés sont généralement fabriqués pourASME B16.11et sont fournis dans des types de connexion tels queNPT, BSPT et BSPP.

Ils sont généralement utilisés lorsque le projet nécessite :

• assemblage plus rapide
• remplacement plus facile
• travail moins chaud sur chantier
• installation compacte à petit diamètre-
• configurations de tuyauterie faciles à entretenir-

Dans les projets réels, les raccords filetés sont courants danslignes d'instrumentation, branchements à faible-volume, services publics, drains, évents et assemblages montés sur châssis-où l'assemblage rapide et l'amovibilité comptent.

Le principal inconvénient des raccords filetés est quele résultat de l'étanchéité dépend fortement de la forme correcte du filetage, de la bonne pratique d'assemblage et de la bonne méthode d'étanchéité. Si le mauvais standard de filetage est commandé, la connexion peut sembler correcte en termes de taille, mais échouer lors de l'ajustement-ou fuir pendant l'entretien.

Les risques typiques comprennent :

• Inadéquation NPT et BSP
• fils endommagés pendant le transport ou l'installation
• mauvaise sélection de classe de pression
• méthode d'étanchéité insuffisante sur les systèmes à filetage parallèle
• un-serrage excessif qui endommage le fil
• documentation d'assurance qualité faible qui retarde la réception de l'acceptation

Cela ne signifie pas que les raccords filetés ne sont pas fiables. Cela signifie qu'ils ont besoinmeilleure discipline de spécificationque ne le pensent de nombreux acheteurs.

Pas exactement. Dans le comportement de recherche industrielle,base de tuyau filetéest un terme plus large et moins précis. Il peut faire référence à unbase de montage, composant de support, matériel de type bride de sol-, matériel de lampe/rail ou accessoire fileté structurel., tandis qu'unraccord filetédans l'approvisionnement en tuyauterie, cela signifie généralement un composant sous pression-contenant une fabrication selon une norme de tuyauterie définie telle queASME B16.11. En d’autres termes, une base de tuyau fileté peut être un support mécanique ou un élément de quincaillerie, mais un raccord de tuyau fileté fait partie dulimite de pressionet doivent être sélectionnés avec un contrôle technique beaucoup plus strict.

Cette distinction est importante en matière d’approvisionnement car la logique d’achat est complètement différente. Un vrairaccord de tuyau filetédevrait être commandé partype de raccord, taille nominale, norme de filetage (NPT / BSPT / BSPP), classe de pression (2000/3000/6000), qualité du matériau et exigences d'inspection/documents. Un terme de recherche vague commebase de tuyau fileténe dit pas au fournisseur si l'article est unaccouplement, coude, té, union, bouchon, capuchon ou filetage, et cela ne dit rien sur la classe, la méthode de scellement ou la traçabilité. En pratique, ce type de formulation vague est l’un des moyens les plus rapides de créer des erreurs de devis, des incohérences de thread ou des retards de réception.

Pour les systèmes de tuyauterie, l'article doit correspondre aupression de service, méthode d'étanchéité et norme d'installation, pas seulement la forme visuelle. Une "base" de style support-peut uniquement nécessiter un ajustement dimensionnel et une identification du matériau de base, tandis qu'un raccord fileté doit également satisfaireprécision du filetage, classement de classe, qualité d'usinage, marquage et traçabilité MTR. Si l'exigence réelle du projet concerne la tuyauterie industrielle, l'utilisation de « base de tuyau fileté » comme terme de demande de prix est trop vague ; la voie la plus sûre est d'écrire la partie comme un bonraccord filetédescription.

Une ligne d'appel d'offres solide doit inclure suffisamment de détails pour éviter toute inadéquation de thread ou de classe. Un format pratique est le suivant :

Type/modèle de raccord ASME B16.11 + + taille + norme de filetage + classe de pression + qualité du matériau + exigence d'inspection/document + quantité

Exemple 1
ASME B16.11, coude fileté à 90 degrés, 1/2 po, NPT, classe 3000, ASTM A105, MTR requis, quantité ___

Exemple 2
ASME B16.11, raccord complet fileté, 1 po, BSPT, classe 6000, ASTM A182 F316, MT + MTR requis, Qté ___

Exemple 3
ASME B16.11, té égal fileté, 3/4 po, NPT, classe 3000, ASTM A350 LF2 CL1, service à basse -température, Qté ___

Pour les commandes de projets, l'ajout du modèle d'ajustement exact et de la portée de l'inspection permet de réduire les révisions de devis, les litiges de réception et les retards d'installation.

Contactez maintenant

FAQ



01.Comment les raccords de tuyauterie filetés doivent-ils être spécifiés dans un bon de commande pour éviter les disparités ?

Un bon de commande complet doit indiquerASME B16.11, type de raccord,taille, norme de filetage (NPT / BSPT / BSPP), classe de pression (2000 / 3000 / 6000), qualité du matériau, la quantité et toute inspection ou documents requis. Il s’agit du moyen le plus rapide d’éviter les incompatibilités de threads et le rejet du contrôle qualité.

02. Que faut-il vérifier dans un tableau des dimensions des raccords de tuyauterie filetés avant de commander ?

Les acheteurs doivent confirmertaille nominale, classe de pression, type de filetage et type de raccordd'abord. Les dimensions exactes du centre-à la-extrémité et les détails du filetage doivent ensuite être vérifiés par rapport aux valeurs applicables.Tableaux ASME B16.11, car les dimensions varient selon le type, la taille et la classe.

03.Quelle est la principale différence entre les raccords de tuyauterie filetés NPT, BSPT et BSPP ?

TNPetBSPTsont des filetages coniques, tandis queBSPPest un fil parallèle. Cela signifie que la méthode d'étanchéité est différente et que ces normes de filetage sontnon interchangeabledans les achats. Un raccord avec la bonne taille mais avec une mauvaise forme de filetage peut toujours échouer lors de l'installation.

04.Que faut-il vérifier lors de l'achat d'un raccord de tuyau fileté, en particulier dans les tailles 1/2 pouce et 1 pouce ?

Pour unraccord de tuyau fileté, en particulierRaccords de tuyauterie filetés 1/2 pouceetRaccords de tuyauterie filetés de 1 pouce, les contrôles clés sontacceptation du calibre de filetage, classe de pression, qualité du matériau, qualité d'usinage et traçabilité. Dans ces petits alésages courants-, la précision du filetage affecte directement l'étanchéité et la vitesse d'assemblage.

05.Quels documents d'inspection sont les plus importants pour les raccords de tuyauterie filetés avant expédition ?

Les contrôles avant expédition-les plus importants sont :aller/non-aller vérifier la jauge de filetage, contrôle dimensionnel, confirmation du marquage etTraçabilité MTR / numéro de coulée. Pour un service à risque plus élevé-, les acheteurs peuvent également exigerMT/PTouessais hydrostatiques / pneumatiquespour réduire les litiges de réception et les retards d'installation.
