Profil de produit et avantages en matière de résistance structurelle
ASTM A500 Grade C définit des tuyaux en acier au carbone soudés et sans soudure conçus pour les applications porteuses-dans les projets de construction et industriels.
Avec une limite d'élasticité supérieure à celle des grades A et B, les tuyaux de grade C offrent une stabilité améliorée dans les conditions de compression, de flexion et de contraintes combinées-, ce qui les rend adaptés aux colonnes, aux contreventements, aux structures en acier et à certaines applications sur pilotis.
Avantages clés :
Résistance structurelle élevée-à-efficacité pondérale
Transfert de charge efficace dans les assemblages soudés
Fabrication fiable pour les structures modulaires
Chimie des matériaux pour le soudage et la formabilité
|
Élément |
Max. % en poids |
Objectif d'ingénierie |
|
Carbone |
0.26 |
Maintient la soudabilité et évite les fissures |
|
Manganèse |
1.35 |
Soutient la force et la ténacité |
|
Phosphore |
0.035 |
Empêche la fragilité des soudures |
|
Soufre |
0.035 |
Améliore la propreté de l'acier |
Une métallurgie stable garantit des performances constantes des joints de soudure.
Performance mécanique pour la sécurité structurelle
|
Propriété |
Exigence |
Performance Signification |
|
Limite d'élasticité |
Supérieur ou égal à 46 ksi (317 MPa) |
Résistance à la compression des colonnes |
|
Résistance à la traction |
Supérieur ou égal à 62 ksi (427 MPa) |
Capacité structurelle globale |
|
Élongation |
Supérieur ou égal à 23% |
Ductilité sous fabrication et impact |
Ces propriétés permettent une déformation sûre sous le vent, la circulation ou les charges opérationnelles.
Méthodes de fabrication et assurance qualité des soudures structurelles
Les tuyaux ASTM A500 Grade C sont principalement produits parsoudage par résistance électrique (ERW)ouformage à froid-en HSS, garantissant une forme, une résistance et une adéquation constantes à une utilisation portante-.
Points clés de fabrication :
Affinement des coutures ERWaméliore la continuité du flux de contraintes à travers les joints des cadres structurels
Contrôle du formage à froidfournit une géométrie et des rayons d'angle précis pour le HSS, améliorant ainsi l'ajustement-et l'alignement sur site
Inspection des cordons de soudure(visuel + NDE si spécifié) vérifie la solidité des membres sensibles à la fatigue-sensibles à la demande ou-critiques
Rectitude et tolérance dimensionnellela direction réduit les travaux de correction pendant le montage, garantissant ainsi une installation de qualité
Chaque étape est conçue pour maintenir la résistance de section et offrir des performances fiables dans des conditions de compression, de flexion et de chargement combiné.
Dimensions et gamme d'approvisionnement
|
Forme |
Gamme typique |
|
Tuyau rond |
1,66" – 28" DE (42 – 711 mm) |
|
Carré HSS |
1" – 20" |
|
HSS rectangulaire |
1.5" × 1" – 20" × 12" |
|
Épaisseur de paroi |
Jusqu'à 0,875" selon la forme |
|
Longueur |
6 à 18 m (SRL/DRL ou personnalisé) |

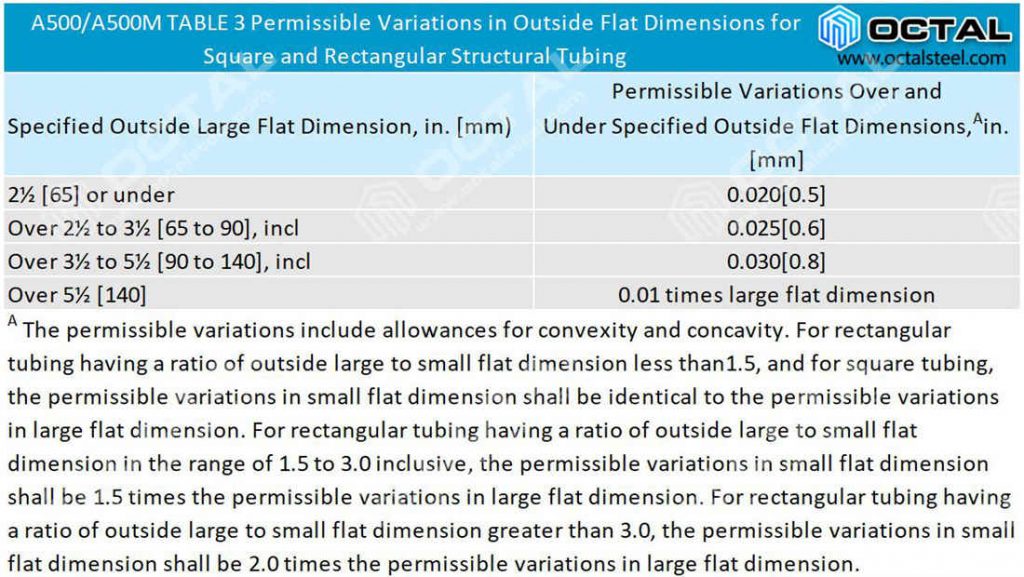

Les tolérances dimensionnelles suivent les exigences obligatoires de la norme ASTM A500.
Options de finition de surface et de protection des extrémités
Surfaces noires, nues ou peintes avec un apprêt-
Découvrez les-options de revêtement appliquées pour la protection contre la corrosion
Embouts ou biseaux selon les besoins d'installation
Ces caractéristiques protègent contre les dommages liés à la manipulation et à l’exposition environnementale.
Applications de tuyaux structurels
Construire des colonnes et des éléments de contreventement
Plateformes industrielles et supports de machines
Ponts utilitaires et structures secondaires
Poteaux de signalisation et charpentes générales en acier
Systèmes de racks et unités modulaires préfabriquées
Conçu pour l'efficacité de la fabrication et un assemblage fiable sur-site.
Soutien à l'approvisionnement pour les projets de construction et industriels
Octal Pipe fournit des tuyaux ASTM A500 de qualité C avec une traçabilité documentée, des enregistrements de qualité des joints de soudure et une préparation finale prête à la fabrication-pour soutenir un approvisionnement fiable dans les projets de construction structurelle et industrielle.
